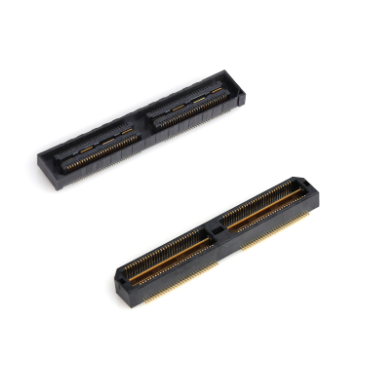

排針排母如何實現電氣連接和信號傳輸？

　　排針排母主要通過以下方式實現電氣連接和信號傳輸：

　　一、物理接觸結構

　　排針是一種帶有多個針狀引腳的連接器，排母則是對應的帶有多個插槽的部件。當排針插入排母時，排針的引腳與排母插槽內部的金屬導體緊密接觸。這種緊密接觸使得電流能夠從排針的引腳順暢地流向排母的金屬導體，從而實現電氣連接。

　　從微觀角度看，排針和排母的接觸表面并非是非常光滑的。實際上，在接觸點存在許多微小的凸起和凹陷。當它們結合時，在適當?shù)牟灏瘟ψ饔孟拢@些微小的凸起相互擠壓，使得接觸面積增 大。這就像把兩個粗糙的表面壓在一起，讓更多的點能夠?qū)щ姡M而降低了接觸電阻，有利于電氣信號的傳輸。例如，在一些小型電子設備中，如智能手機的內部電路板連接，排針排母的緊密接觸確保了電源信號和數據信號的穩定傳輸。

　　二、金屬材料的導電性

　　排針和排母通常采用導電性良好的金屬材料制作。常見的材料有銅合金，銅具有較低的電阻率，能夠有效地傳導電流。部分高性能的排針排母可能會采用鍍金的工藝。金是一種化學性質穩定且導電性非常好的金屬，鍍金層可以防止銅材料被氧化，同時進一步降低接觸電阻。

　　在信號傳輸方面，由于排針排母連接的電路往往需要傳輸高頻信號，例如在計算機主板的數據傳輸線路中。金屬材料的特性也會影響信號的完整性。良好的導電性和合適的電磁屏蔽特性可以減少信號衰減和電磁干擾，保證信號能夠以較低的損耗從一個電路傳輸?shù)搅硪粋€電路。

　　三、合理的引腳布局和間距

　　排針排母的引腳布局和間距是根據具體的應用需求設計的。合理的布局可以確保每個引腳對應的信號能夠準確無誤地傳輸。例如，在一些并行數據傳輸?shù)呐啪€中，排針排母的引腳按照一定的順序排列，分別對應不同的數據位。

　　引腳間距的大小也很關鍵。合適的間距能夠防止相鄰引腳之間的信號短路，同時也便于在電路板上進行焊接或者插拔操作。比如，在工業控制設備的電路板連接中，較大的引腳間距可以降低因灰塵、水汽等因素導致短路的風險，保證電氣連接和信號傳輸?shù)目煽啃浴?/p>
