簡易牛角連接器的防誤插設計原理

　　在電子設備的連接過程中，簡易牛角連接器憑借其便捷性和穩定性被廣泛應用。然而，錯誤的插入不僅可能導致設備無法正常工作，還可能引發短路、元件損壞等嚴重問題。為避免此類情況，防誤插設計成為簡易牛角連接器的重要功能，其通過多種巧妙的結構和原理，確保連接器準確無誤地連接。

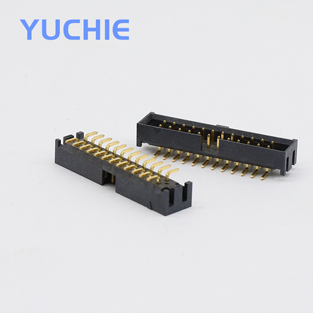

　　機械結構防誤插是常見的方式。一種典型的設計是采用不對稱的外殼形狀。簡易牛角連接器的插頭和插座外殼會設計成特定的不對稱結構，例如一側帶有突出的卡扣或凹槽，另一側則與之匹配。在插入時，只有當插頭和插座的不對稱結構完全對應，才能順利插入。這種設計利用機械形狀的唯性，強制規范了插入方向，從物理層面避免了因方向錯誤導致的誤插。例如，在一些工業控制設備中使用的簡易牛角連接器，外殼的不對稱設計使得操作人員只能以正確的方向?qū)⒉孱^插入插座，從而保證了電路連接的準確性 。

　　設計也是防誤插的核心原理之一。設計通常通過在連接器的引腳布局或結構上設置差異來實現。常見的方式是使部分引腳的長度不同，或者在連接器的內部設置特殊的定位柱和定位孔。當插頭和插座連接時，只有引腳長度匹配、定位柱與定位孔完全契合，才能完成插入。以 PCB 板上的簡易牛角連接器為例，其中較長的引腳對應電源或關鍵信號線路，較短的引腳用于一般信號傳輸。如果插入方向錯誤，較長的引腳無法與對應的插孔對齊，從而阻止了錯誤連接的發生。此外，定位柱和定位孔的配合也能確保連接器在三維空間中的準確定位，防止因角度偏差導致的誤插 。

　　顏色標識與標記輔助防誤插。部分簡易牛角連接器會在插頭和插座上采用顏色標識或特殊標記來提示正確的插入方向。例如，在連接器的外殼上噴涂不同顏色的油漆，或者印刷箭頭、符號等標記，操作人員可以根據這些直觀的提示，快速判斷連接器的正確插入方向。這種方式簡單易懂，尤其適用于對操作便捷性要求較高的場景，如消費類電子產品的組裝。雖然顏色標識和標記本身不具備機械防誤插功能，但它們能有效輔助操作人員進行正確連接，降低誤插的概率 。

　　電氣檢測防誤插在一些應用中也發揮著重要作用。該設計在連接器內部集成了電氣檢測電路，當插頭插入插座時，檢測電路會首先對連接的引腳進行檢測，判斷其連接是否正確。如果插入方向錯誤或引腳連接異常，檢測電路會發出信號，阻止設備通電或觸發報警裝置。這種防誤插方式不僅能防止物理連接錯誤，還能在電氣層面保障設備，常用于航空航天、醫療設備等對穩定性要求高的領域 。
