排針排母怎么配套使用

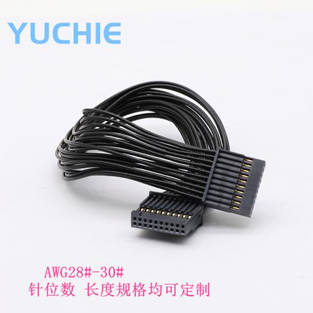

排針排母是一組通用型PCB連接器結構，廣泛應用于各類電子設備內部信號、電源、控制通路之間的板對板、板對線連接。在實際使用過程中，排針排母需進行規范配套，以確保電氣性能、機械連接強度及長期穩定性。

配套使用首先需保證規格匹配。排針通常分為單排、雙排、三排等結構，排母亦對應單排、雙排、三排孔位設計。兩者之間排距、排數一致。常見排距有1.27mm、2.0mm、2.54mm、3.96mm等。排數及排距不同，插接時會出現定位偏移、電路短接、連接不穩等問題。

其次是針長匹配。排針的針腳長度需根據排母的插孔深度進行匹配。排針過短會導致接觸面積不足，接觸電阻增加，影響電信號穩定傳輸；針腳過長可能刺穿排母塑殼或?qū)е聶C(jī)械應力集中。部分應用中使用加長型排針或定制加高排母，以適配多層PCB板間連接結構。

結構形態配套也是關鍵因素。排針常見直插型、彎腳型、SMT貼片型等形式，排母亦有臥貼型、立式型、彎插型、封閉型等。插接角度、安裝方向一一對應，避免因裝配方向不符而造成接插障礙或電路對接錯誤。

在上限環境或高強度振動條件下，選擇帶鎖扣結構排母，或加裝金屬殼、卡扣件以提高連接器機械強度與防脫能力。常用于工業控制、車載電子、機器人控制系統等領域。

電鍍材料匹配影響接觸性能。排針排母常采用鍍金、鍍錫、鍍鎳等表面處理方式。相同鍍層匹配使用可降低接觸電阻、防止電化學腐蝕。特別在高頻信號、低電壓系統中，表面處理一致性對穩定性影響顯著。

高度配合關系需提前設計。排針排母多用于板對板、板對線連接，需提前確認兩端連接高度、固定孔位、螺絲支撐結構等是否兼容。高密度布局時還需考慮散熱距離、信號線抗干擾布局等綜合參數。

在自動化裝配場景中，還需注意封裝方式一致性。排針排母如需使用貼片機、插件機等設備，應使用同一系列載帶、編帶方向、識別標識等，以實現高速一致上料。

應用場景的差異性也影響配套形式。通訊類產品傾向使用高密度、高頻結構；電源類產品注重電流承載能力與插接可靠性；工業場景優先考慮耐腐蝕與抗震動性能。
