排針排母有哪些封裝形式

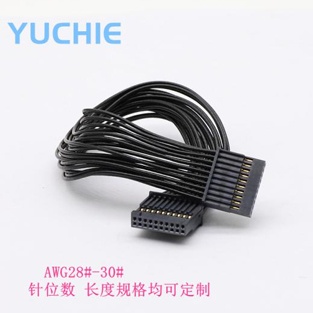

排針排母為電子連接器中常見結構，主要用于電路板間的信號傳輸、模塊對接及信號引出。封裝形式?jīng)Q定了其安裝方式、生產適配性和電氣性能表現。依據安裝工藝與結構參數，排針排母常見封裝形式包括DIP直插型、SMT貼片型、彎針型、雙排或多排結構、卷帶式封裝、托盤包裝等。

DIP（Dual In-line Package）直插型是傳統封裝方式。引腳直立，插入PCB孔后通過波峰焊工藝固定。優點在于機械強度高，適用于承載力要求較高場景。缺點在于占板面積大，裝配效率相對較低。

SMT（Surface Mount Technology）貼片型適用于表面貼裝工藝。排針排母底部配有金屬焊盤，無需穿孔即可直接焊接在電路板表面。該封裝形式適用于自動化生產，尺寸緊湊，有利于高密度布線。多數電子產品、通信模塊采用此類型封裝。

彎針型（L型或Z型）封裝適用于有限空間或特殊結構安裝需求。引腳向外彎曲，便于水平插裝或與垂直布線板連接。部分排針排母支持180度、90度、135度角度彎折設計，以滿足異形布局與接口引出。

多排結構是指單行、多行甚至三維方向布局的排針排母組合。常見有單排、雙排、三排形式，配合不同PIN數與間距（如1.0mm、2.0mm、2.54mm），以適應不同數據帶寬與接線密度需求。

封裝方式方面，卷帶封裝適用于自動化貼片裝配。將排針排母預置于膠帶載體中，由貼片機自動上料。適用于大批量生產線。托盤包裝為手動或半自動裝配方式常見，適合中低速作業環境。部分高精度封裝還提供真空包裝，以保證引腳不被污染。

封裝形式的選擇需綜合考慮PCB布局、電流需求、機械空間、裝配方式及生產效率。在高速數據或頻繁插拔場景中，更應關注封裝穩定性與可靠性表現。
