排針排母間距標準是多少

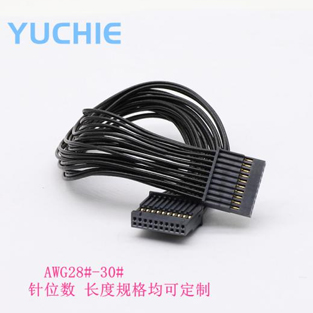

排針排母作為電路板之間或板與線之間的基礎連接器，幾乎出現在所有電子設備中。從小家電控制板到工業設備主板，其連接精度與裝配兼容性直接關系到產品整體性能。在選型時，排針排母的“PIN間距”是基礎也是關鍵的參數之一。

目前行業通用的排針排母間距主要有三種規格：2.54mm、2.0mm 和 1.27mm。其中，2.54mm間距為常見標準，廣泛用于傳統板對板、板對線連接，兼容性好，加工難度低，適合標準電路板布局與常規插件工藝。

對于設備集成度較高或結構緊湊的場景，如筆記本電腦主板、移動終端控制模塊等，2.0mm 或 1.27mm 排距則更具優勢。這些小間距設計可以大幅節省PCB空間，滿足高密度布線需求，同時也對加工精度與裝配工藝提出更高要求。

除基本排距外，排針排母的間距選擇還需考慮以下因素：

電氣距離：較大電流或高電壓系統宜采用大排距產品，避免信號串?dāng)_與放電風險；

安裝工藝匹配：不同間距適配的焊盤尺寸與插件設備不同，應結合生產線條件進行選擇；

結構搭配要求：與外殼、端子排或其他接口配套使用時，應統一排距以保障整體結構協調性。

除常規標準外，部分廠家也提供非標排距定制服務，如1.0mm、1.5mm等，用于特殊連接系統。但這類定制產品常需專用模具及焊接工藝配合，適用于批量大或設計獨特的項目。

因此，在選型過程中，明確產品排距標準，不僅有助于與原有結構無縫對接，也能減少組裝誤差與電氣失效風險，是提升整體產品可靠性的重要一步。
