排針排母連接器可以彎角定制嗎

排針排母連接器是常見的電路連接組件，廣泛應用于各類電子主板、通信設備、智能硬件中。其結構設計靈活，按腳距、針長、排數等可劃分為多種類型。為適應不同布局需求，彎角排針排母成為一種常見定制形態。

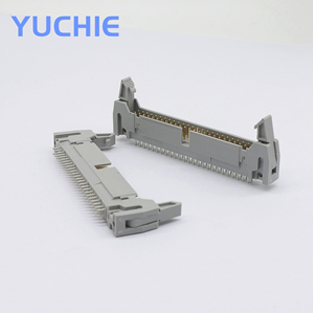

所謂彎角排針，指的是連接器的引腳不垂直向下，而是以特定角度偏轉。常見角度為90度、135度，也可按需求設定非標角度。彎角排母則與之對應，需確保配合公座插拔順暢，保證接觸穩定。

彎角結構的作用在于優化空間利用率。在空間受限、電路板層間高度有限或需側向插拔的場合，彎角連接器可提升組裝靈活性。適用于如垂直堆疊板、貼墻式安裝等結構。

彎角排針排母的定制需考慮以下幾個方面。首先是引腳結構設計，確保彎角部分不影響焊接接點的穩定性，避免因應力集中導致裂紋或虛焊。其次是銅材韌性選擇，一般需選用抗彎強度較高的黃銅或磷青銅材料，避免插針在彎折處產生疲勞損壞。

焊盤布局也需重新規劃。彎角排針焊腳落點與垂直型不同，需配合PCB重新設計焊盤間距和形狀。部分高密度應用中，還需預留機械加固孔位，避免長期使用導致連接器松動或變形。

在生產制造環節，彎角排針多通過專用沖壓成型模具完成。部分高精度需求場景可能采用二次折彎加矯正工藝。對產品一致性和角度精度要求較高，需具備成熟模具設計與自動化設備支持。

電氣性能方面，彎角設計不會影響接觸電阻、額定電流、絕緣強度等參數，但需要注意彎角處是否產生過多應力集中，避免長時間使用導致插針疲勞斷裂或接觸不良。

部分廠商可提供標準彎角產品目錄。也可按圖紙進行非標定制，包括排數、角度、引腳間距、鍍層處理等。常見應用場景包括LED燈條、顯示控制板、嵌入式控制器等。
