板對板連接器在高密度模組的應用

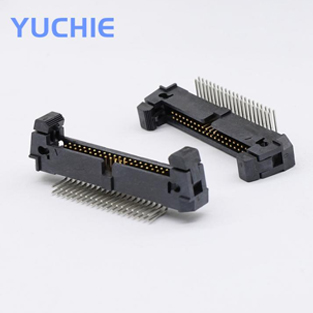

板對板連接器因具備高度集成、對接精度高等特性，已成為高密度模組系統中的關鍵互連組件。在通信模塊、服務器主板、智能終端設備等空間受限的多板結構中，板對板連接器實現了垂直或平行方向的信號與電源連接，提升了整體布局效率。

在高密度模組中，空間利用率成為核心設計目標。為適應緊湊布局需求，板對板連接器通常采用窄間距設計，主流產品間距為0.8mm、0.5mm甚至0.4mm，可實現更多PIN數集成于有限面積內，滿足高速信號傳輸要求。

此外，板對板連接器具備多種堆疊高度選擇，常見范圍為1.5mm至10mm，可根據模組整體結構進行靈活搭配，實現不同層板間的機械結構兼容。高密度模組中通常選擇低高度連接器以降低成品整體厚度。

電性能方面，板對板連接器需具備低接觸阻抗、高頻響應能力與優良的EMI壓制性能。部分高速模組采用差分信號傳輸，連接器需支持90Ω或100Ω差分阻抗匹配，降低信號反射與損耗。

安裝方式多為SMT貼裝，通過回流焊實現高精度定位。為應對多PIN排布帶來的裝配偏差問題，部分連接器配有自動對接引導結構，提升對接容差。

在模組高頻運行過程中，溫升控制也是關鍵指標。高密度板對板連接器通常采用銅合金PIN腳并輔以鍍金處理，提升載流能力并確保長期導通穩定。

隨著電子產品輕薄化發展趨勢，板對板連接器將在高密度模組中持續扮演核心角色。合理選型與規范布局將直接影響系統互聯性能與整機穩定性。
