如何判斷板對板連接器是否匹配

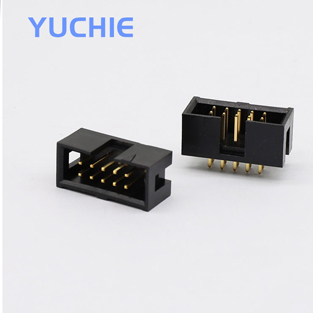

板對板連接器是實現兩塊PCB直接連接的常用結構件，廣泛用于通信設備、工業控制、智能硬件等對空間緊湊性要求較高的場景。在選用過程中，確保連接器雙方的高度、PIN數、電氣性能等完全匹配，是保證整體系統正常運行的關鍵。

首先需確認針腳排列與PIN數。連接器的公座與母座應完全一致，針腳數量、排列方式（單雙排或多排）、PIN編號一一對應。即便型號接近，但若PIN腳布局不一致，容易出現短路、空焊等風險。

其次是高度匹配問題。板對板連接器的高度通常由公座針長與母座高度疊加而成。如未正確配對，可能導致對接不到位或焊接面懸空，影響機械強度與電氣通斷。常見高度規格有5.0mm、8.0mm、12.0mm等，應按PCB間距嚴格選型。

結構配合精度也是判斷匹配度的核心標準。好的連接器公母對接需平穩順暢，不應出現卡頓、插不緊、偏斜等現象。若對插精度不足，長期使用可能導致PIN針變形或接觸不良。

電氣性能方面，應查看額定電流、電壓及絕緣電阻等參數是否匹配電路系統要求。如應用于高速信號環境，還需注意信號完整性、阻抗匹配、串?dāng)_壓制能力等。

此外，不同廠家的同類產品可能存在微小差異，即使PIN數一致，也不保證完全兼容。因此建議在設計階段確認品牌型號，并保留一定的兼容性調整余地。

實際裝配中，還需關注PCB焊盤設計與連接器PIN腳規格是否匹配。常見問題包括焊盤過小、引腳浮高、腳位偏移等，均會影響焊接質量及后續使用壽命。

在高可靠性要求場合，還應優先考慮通過環境試驗、機械插拔測試的連接器型號，確保在溫濕變化、振動沖擊等條件下仍能保持穩定連接。

板對板連接器雖具備標準化規格，但具體匹配仍需從機械結構、電氣性能、工藝兼容性等多方面綜合判斷，確保裝配的互聯可靠性。
