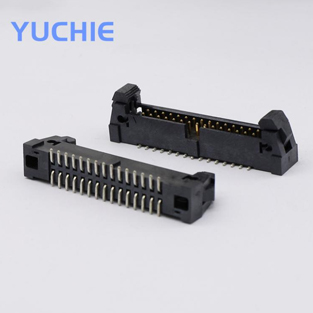

排針排母的針數如何選擇

排針排母作為常見的電路板連接器，廣泛應用于通信設備、工業自動化、醫療電子等領域。針數的選擇直接關系到電路連接的穩定性和功能實現，因此在設計過程中需要明確規范。

首先，排針排母的針數通常與信號通道數量對應。如果電路需要傳輸8路信號，則選擇至少8Pin的排針排母。常見的針數規格有2×10、2×20、2×40等形式，工程師可根據實際設計需求決定。針數越多，接口體積也越大，因此在高密度電路設計中需要平衡空間與功能。

其次，電流和電壓需求也會影響針數選擇。在電流承載較高的場景下，部分針腳可能需要并聯使用，以分擔負載。例如電源模塊的輸出端口，可能采用多個針腳同時供電，從而提升可靠性。

排針排母的針數選擇還與PCB布局緊密相關。若板面空間有限，則需采用雙排或多排設計，以減少接口占用面積。此外，針腳間距也是重要因素，常見規格有2.54mm、2.0mm、1.27mm等，不同間距決定了連接器的針數密度。

在實際應用中，針數選擇需要綜合考慮擴展性。若產品后續可能增加信號接口，應預留一定的針腳，以便未來擴展。比如開發板常常使用40Pin排針排母，即便初期只使用部分通道，其余針腳也可保留備用。

同時，針數還影響加工與焊接難度。針腳數量越多，焊點可靠性要求越高，需要嚴格控制焊接溫度和工藝，以避免虛焊或短路問題。

排針排母的針數選擇應基于電路功能需求、功率要求、空間布局和未來擴展性進行綜合判斷。合理的針數不僅能夠保證電氣性能，還能提升裝配效率和系統穩定性。
