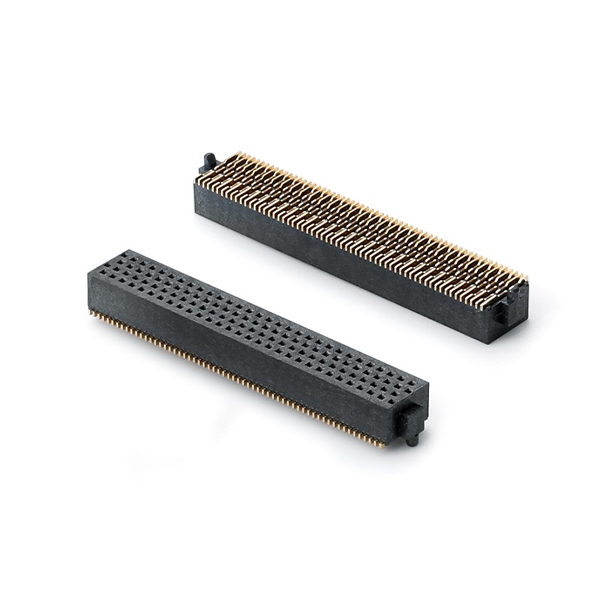

簡易牛角連接器普遍支持防呆設計,核心通過結構差異化避免插反、錯插,保障信號傳輸設備穩定性,防呆形式適配不同PCB板安裝場景,兼顧實用性與操作便捷性。
主流防呆設計為錯位pin腳結構,常規簡易牛角的pin腳按偶數或奇數錯位排布,相鄰pin腳間距保持2.54mm通用標準,錯位偏移量0.5mm-1mm。插入時僅當方向正確才能完全咬合,反向插入會因pin腳錯位無法貼合,避免電源正負接反導致的設備燒毀,適配單片機、PLC、工業控制板等設備。
凸臺與凹槽配合設計應用廣泛,簡易牛角外殼一側設有1mm-2mm高的凸臺,對應的PCB板焊盤區域預留凹槽,安裝時凸臺需嵌入凹槽才能固定。該設計機械定位準確,同時防止插拔過程中角度偏移,適合振動環境下的設備,如車載電子、戶外傳感器等。
顏色標識與標記輔助防呆,部分廠家在簡易牛角外殼或pin腳端標注顏色,電源pin腳對應紅色、信號pin腳對應黑色,配合PCB板上的顏色標識,直觀區分安裝方向。外殼表面還會印刷“+”“-”符號或箭頭指示,降低手工安裝失誤率,適配批量生產場景。

特殊場景防呆設計定制化,高密度簡易牛角(pin數≥40)采用多組錯位pin腳+凸臺組合,避免多通道信號錯接;超薄款簡易牛角(厚度≤5mm)采用單側削邊設計,削邊角度30°-45°,僅匹配對應形狀的焊盤,適配超薄設備安裝。
防呆設計的兼容性需注意,帶防呆結構的簡易牛角與標準款pin腳間距一致,可替換使用,但需確保PCB板焊盤匹配防呆結構。無防呆設計的簡易牛角可通過加裝防呆卡扣改裝,卡扣采用PP阻燃材質,卡扣安裝后不影響插拔力度,適配存量設備升級。
選擇建議明確,工業控制、醫療設備等對穩定性要求高的場景,優先錯位pin腳+凸臺雙重防呆設計;手工裝配為主的小批量生產,選擇顏色標識+標記的簡易牛角;振動環境設備需確認防呆結構的機械強度,避免長期使用脫落。
