排針排母焊接后虛焊怎么檢測

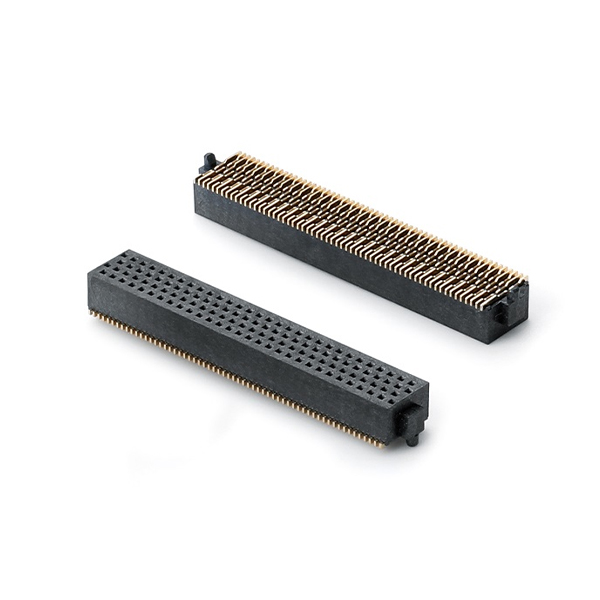

排針排母焊接后虛焊檢測需通過外觀排查、電氣測試、環境驗證等多維度操作，準確識別焊盤假焊、引腳未完全浸潤等問題，避免信號傳輸中斷或設備故障，檢測方法適配批量生產與手工裝配場景。

目視與放大鏡檢查直觀有效，用3-5倍放大鏡觀察排針排母引腳與PCB板焊盤的結合處，合格焊點呈光滑的月牙形，焊錫完全包裹引腳根部，無空隙、針孔或毛刺。虛焊表現為焊錫僅覆蓋引腳表面、未與焊盤充分融合，或焊錫呈球狀凸起、與焊盤分離，部分存在焊錫拉絲、冷焊裂紋等痕跡，適合批量生產的初步篩查。

萬用表通斷測試定位，將萬用表調至蜂鳴檔，紅黑表筆分別接觸排針排母引腳與對應的PCB板測試點，蜂鳴發聲說明連接正常，無響應則判定為虛焊。測試時需逐pin檢測，重要排查電源pin腳與信號pin腳，同時記錄導通電阻，正常導通電阻應≤0.5Ω，超過1Ω可能存在虛焊隱患，適配電子設備檢測。

通斷測試儀批量檢測有效，將排針排母的pin腳與測試儀探針陣列對齊，啟動設備后自動掃描所有引腳導通狀態，測試結果以聲光報警或屏幕顯示呈現，虛焊引腳會標注具體位置。該方法檢測速度達每秒10-20pin，適合大批量生產場景，如消費電子、工業控制板的批量質檢。

熱沖擊測試驗證穩定性，將焊接后的PCB板放入高低溫試驗箱，在-40℃至85℃區間循環10-20次，每次循環保持30分鐘，取出后再次進行通斷測試。若部分引腳從導通變?yōu)閿嚅_(kāi)，說明存在隱性虛焊，高溫下焊錫與引腳分離，適配車載、戶外等環境設備檢測。

X射線檢測穿透排查，針對高密度排針排母（間距≤1.27mm）或隱藏式焊點，利用X射線檢測儀觀察焊錫內部結構，虛焊會呈現焊錫與引腳、焊盤之間的空隙，或焊錫未完全填充引腳與焊盤間隙，適合微型電子設備、高精儀器的深度檢測。

檢測后處理措施明確，發現虛焊需重新焊接，清理引腳氧化層后補焊錫，確保焊錫充分浸潤；批量檢測中若虛焊率超過3%，需排查焊接溫度、助焊劑質量或引腳鍍層問題，調整焊接參數。
