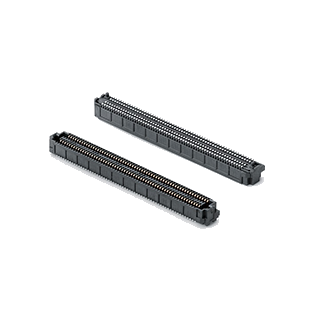

板對板連接器的額定電流多少

板對板連接器的額定電流無固定標準，核心取決于引腳規格、接觸面積、間距、材質及散熱條件，單pin額定電流覆蓋0.3A-5a，多pin并聯可承載更大電流，適配消費電子、工業設備、汽車電子等多元場景。

常規規格單pin額定電流分類清晰，微型板對板連接器（間距0.3mm-0.5mm）單pin額定電流0.3A-0.5a，引腳直徑0.1mm-0.2mm，接觸面積小，適配智能手機、智能穿戴等超薄設備，多pin并聯（≥100pin）總電流可達30A-50A，滿足設備供電需求。

小型板對板連接器（間距0.8mm-1.0mm）單pin額定電流0.8A-1.5a，引腳采用鍍金或鍍銀工藝，接觸電阻≤30mΩ，適合平板電腦、筆記本電腦等消費電子，電源通道可采用4-6pin并聯，承載4A-9A電流，保障供電穩定。

中型板對板連接器（間距1.27mm-2.0mm）單pin額定電流2A-3A，引腳直徑0.3mm-0.5mm，接觸面積大，適配工業控制板、醫療器械等設備，支持多組電源通道設計，每組8pin并聯可承載16A-24A電流，滿足大功率模塊供電。

重型板對板連接器（間距2.54mm及以上）單pin額定電流3A-5a，引腳采用銅合金材質，散熱性能優異，適配汽車電子、新能源設備等重載場景，單電源通道10pin并聯可承載30A-50A電流，部分型號支持散熱片安裝，進一步提升載流能力。

影響額定電流的核心因素明確，接觸材質方面，鍍金引腳比鍍錫引腳載流能力高30%-50%，鍍金厚度≥15u”可降低接觸電阻，減少發熱；引腳間距越小，額定電流越低，間距0.3mm的微型連接器需控制電流，避免相鄰引腳短路；散熱條件對載流影響顯著，封閉環境下額定電流需降低20%-30%，開放環境或帶散熱結構可提升15%-25%。

場景化選型建議清晰，消費電子如智能手機，優先微型板對板連接器，單pin 0.3A-0.5a，多pin并聯滿足供電；工業控制設備如PLC，選擇中型連接器，單pin 2A-3A，電源通道多pin并聯，承載大功率；汽車電子如新能源汽車電池管理系統，選用重型連接器，單pin 3A-5a，搭配散熱設計，適應高溫、振動環境。

電流匹配注意事項，設備選型時需預留30%電流冗余，避免滿載運行導致發熱老化；多pin連接器需均衡分配電流，電源通道與信號通道分開排布，減少干擾；高溫環境（≥85℃）使用時，額定電流需乘以0.7-0.8系數，確保長期穩定運行。
